Bently Nevada 146054-12-05-02-05 24 VDC Ускоритель питания с давлением 34 бар и герметичной печатью для мониторинга твердых веществ

Зонд с керамическим колпачком 3300 — это передовое решение для мониторинга оборудования в агрессивных химических средах или средах с высоким давлением. Колпачок из оксида алюминия и корпус зонда из нержавеющей стали 304 обеспечивают надежную защиту и увеличенный срок службы для применений в среде безводного аммиака или других средах с экстремальным pH. Зонд с керамическим колпачком совместим с датчиком Proximitor 3300 и удлинительным кабелем.

Наши зонды Bently Nevada с керамическим колпачком рассчитаны на давление до 34 бар (500 фунтов на квадратный дюйм). Возможны модификации для применений с более высоким давлением.

Зонды 146054, 146055 и 164517 были разработаны для применений, при которых только передняя часть корпуса зонда подвергается воздействию коррозионных газов и жидкостей. Эти керамические сборки зондов предотвращают попадание коррозионных газов и жидкостей в переднюю часть корпуса зонда. Мы проводим гелиевое тестирование на герметичность керамического соединения керамики с металлом, чтобы обеспечить герметичность. Эти зонды не имеют заднего фитинга или трубки из нержавеющей стали, поэтому задняя часть зондов не герметизирована. Не допускайте воздействия на заднюю часть этих зондов разрушительных сред, таких как вода, NH3, NH4OH, сероводород и т. д.

Сборка зонда 146056 с керамическим колпачком имеет задний фитинг и трубку из нержавеющей стали для предотвращения попадания коррозионных газов и жидкостей как в переднюю, так и в заднюю часть корпуса зонда. Мы проводим гелиевое тестирование на герметичность керамического соединения керамики с металлом, чтобы обеспечить герметичность. Фитинг на заднем конце зонда не герметизирован при выходе с завода. Вы можете отсоединить трубку и фитинги от корпуса зонда и отодвинуть их в сторону при установке зазора и монтаже зонда. После закрепления и правильной установки зазора зонда следует затянуть фитинги, чтобы полностью герметизировать заднюю часть зонда.

Если не указано иное, следующие характеристики относятся к системе 3300 5 мм, включая датчик Proximitor, удлинительный кабель и зонд при температуре от +18°C до +27°C (от +64°F до +80°F) с источником питания -24 В постоянного тока, нагрузкой 10 кВт и мишенью из стали AISI 4140. Характеристики производительности относятся к системам, состоящим исключительно из компонентов 3300 XL. Характеристики точности системы и взаимозаменяемости не применяются при использовании системы преобразователя, откалиброванной по любой мишени, кроме нашей мишени из стали AISI 4140.

1,52 мм (60 мил). Линейный диапазон начинается примерно в 0,25 мм (10 мил) от мишени и составляет от 0,25 до 1,78 мм (от 10 до 70 мил) (примерно от -4 до -16 В постоянного тока).

Линейный диапазон зондов с керамическим колпачком смещен по сравнению со стандартными зондами 3300 XL. Зонды очень прочные, но не выдерживают прямых механических нагрузок на наконечник зонда. Устанавливайте зазор зонда электрически и избегайте контакта с поверхностью мишени.

Конфигурирование монитора при использовании зондов с керамическим колпачком требует особой осторожности. Из-за смещения кривой по сравнению со стандартным зондом 3300 XL наконечник зонда может коснуться вала до того, как зонд достигнет нижнего предела OK. Ваша установка может потребовать модификации монитора для учета этого условия.

Стандартная система 5 или 9 метров: 7,87 В/мм (200 мВ/мил) ±6,5% с учетом погрешности взаимозаменяемости при измерении с шагом 0,25 мм (10 мил) в пределах 60-милового линейного диапазона от 0°C до +45°C (от +32°F до +113°F).

• Материал наконечника зонда: Оксид алюминия (Al2O3)
• Материал корпуса зонда: Нержавеющая сталь AISI 304

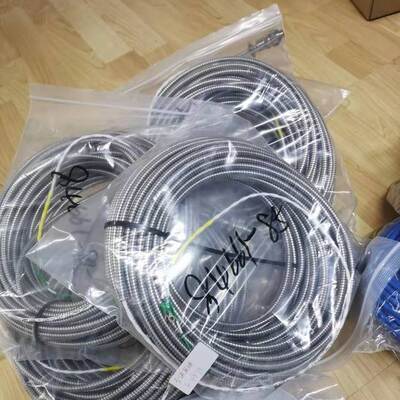

• Характеристики кабеля зонда: Коаксиальный кабель 75 Ом с изоляцией из фторэтиленпропилена (FEP) общей длиной зонда: 0,5, 1, 2, 5 или 9 метров

Данное устройство соответствует части 15 правил FCC. Эксплуатация осуществляется при соблюдении следующих двух условий:

• Данное устройство не должно создавать вредных помех
• Данное устройство должно принимать любые полученные помехи, включая помехи, которые могут вызвать нежелательную работу

Директива Европейского сообщества: Директива RoHS 2011/65/EU

Кабели, связанные с продуктами, упомянутыми в этом техническом описании, имеют обозначение EFUP 15 лет в соответствии с SJ/T 11364-2024.

• Правила классификации 2019 года, Часть 1, 1-1-1/7.7, 1-1-A3, 1-1-A4
• Правила классификации 2019 года, Часть 1, Морские установки и сооружения 1-1-4/9.7, 1-1-A2, 1-1-A3
