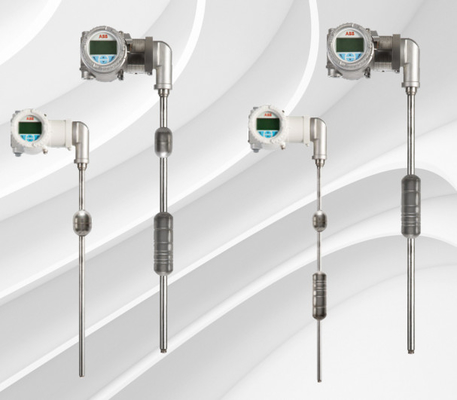

АББ LMT100 магнитостриктивный передатчик уровня высокоточное обнаружение уровня жидкости и уровня интерфейса

Особенности
• Высокая точность: 0,01 % от полной шкалы или ± 1,27 мм
• Нет необходимости в перекалибровке: настроите и забудьте
• Улучшенный датчик (патент No 5,473,245)
• Местное обозначение с дисплеем HMI
• Двухкомнатный корпус с отдельным терминалом полевого управления
отсек
• Круглая петля до 22 м (75 футов) в длину
• Общее и/или измерение уровня интерфейса
• Давление до 165,48 бара (2400 псиг)
Std. 124,1 бар (1800 psig)
• Диапазон температуры: от 195,5 до 426,6 °C
с опционами
• Модуль полевой электроники, подлежащий замене или модернизации
• Встроенный фильтр RFI/EMI
• Цифровые коммуникации
• 4 до 20 мА выхода HART®
• HART 7 и FOUNDATIONTM Fieldbus ITK6.3.0
• Глобальное одобрение опасного местоположения и SIL 2/3

Электронный передатчик
Повторяемость ± 0,005% от полной шкалы или 0,31 мм (0,012 дюйма), в зависимости от того, что больше
Нелинейность ± 0,01 % полной шкалы или 0,86 мм (0,034 дюйма), в зависимости от того, что больше
Точность измерений ±0,01 % от полной шкалы или 1,27 мм (0,050 дюйма), в зависимости от того, что больше1
Напряжение питания от 12 до 43 В постоянного тока для 4 до 20 мА с HART-цепочкой, от 9,0 до 32 В постоянного тока для Foundation Fieldbus
Выход/коммуникации от 4 до 20 мА HART7 или FOUNDATION Fieldbus ITK 6.3.0
Интерфейс пользователя Интерактивный дисплей, DTM, EDDL, FDI с сообщениями NE107
Защита от записи Аппаратный переключатель и программный переключатель
Потребление энергии от 4 до 20 мА при 36,0 В постоянном токе ≈ 3,6 мА 0,13 Вт; 21 мА 0,76 Вт
при 12,0 В постоянном напряжении ≈ 3,6 мА 0,043 Вт; 21 мА 0,25 Вт
Режим HART (4.0mA) при 36,0 V DC 0,144 W
при 12,0 В DC 0,048 Вт
Режим FF (17 мА) при 9,0 В DC 0,153 Вт
при 32,0 В DC 0,544 Вт
Максимальное сопротивление линии от 4 до 20 мА при 36,0 В постоянном напряжении и 21 мА, 1142 Ω*
при 24,0 В постоянном напряжении и 21 мА, 571 Ω
на 13,5 В постоянного тока и 21 мА, < 72 Ω**
** Максимально допустимое значение при связи HART составляет 700 Ω
**См. диаграмму тока/сопротивления
Режим HART (4mA) < 650 до 700 Ω
Режим FF (17mA) при 32,0 В постоянном напряжении, 1500 Ω.
при 9,0 В постоянном токе, 50 Ом.
Защита от полярности от 4 до 20 мА, диод в серии с петлей, FOUNDATION Fieldbus и Profibus PA, нечувствительный к полярности
Скорость обновления 10 измерений в секунду
Минимальный диапазон измерения 76,2 мм (3,0 дюйма), проконсультируйтесь с производителем, если требуется меньший диапазон
Степень загрязнения поля регулируемая, диапазон: от 0 до 60 с
Выход сигнализации Для от 4 до 20 мА: NE43, программное или аппаратное обеспечение выбирается.
Предотвращение перенапряжения Интегральное предотвращение перенапряжения доступно с опционным кодом S1, отвечающим критериям IEC61000-4-5, 1 кВ/2 кВ, B
Температура окружающей среды от 40 до 85 °C (от 40 до 185 °F)
Влажность воздуха от 0 до 100% RH
Линеаризация 21 точка таблицы доступны
Датчик температуры (необязательно) 1000 Ом Pt RTD, опционный код SER или STL
Класс температурной толерантности IEC 60751 класс B, ± 0,3+0,005[t]) от 70° до 230 °C
Особняк Двойной отсек
Материал корпуса Литой алюминий с низким содержанием меди с порошковым покрытием или из нержавеющей стали 316
Дистанционный передатчик Стандартные дистанционные расстояния 5 м (16 футов), 10 м (33 фута), 20 м (66 футов), 30 м (98 футов)
Материал метки устройства из нержавеющей стали AISI 316
Электрическое соединение Два M20 x 1,5 или два 1⁄2in FNPT, адаптеры и шины также доступны
Защита от проникновения IP66, NEMA 4X
1 Точность измерений регистрируется при условиях окружающей среды на заводе (23,88 °F ± 5,6 °C [75 °F ± 10 °F]) с помощью калибровочного магнита.
под влиянием других факторов, таких как гистереза плавания, установка, условия процесса и условия окружающей среды.
2 Разрешения некоторых агентств могут отличаться.
Тюбль датчика
Стандартные варианты
Материал 316/L из нержавеющей стали Сплав 20, Hastelloy® C276, PFA®TEFLON®, прочие по запросу
Температура процесса от 195,5 до 121,1 °C (от 320 до 250 °F) до 427 °C (800 °F) с опционами
Процессуальное давление от 1,0 до 124,1 бар @ 149 °C (от 14,7 до 1800 psig @ 300 °F) максимум 165,47 бар (2400 psig) с типом зонды HP
Длина зонда 304,8 мм до 9,14 м (1 до 30 футов) 22,86 м (75 футов) максимум w / W7 гибкий зонд в датчике
Длина зонда
толерантность
±3,2 мм (0,125 дюйма) до 3,0 м (10 футов); ±6,4 мм (0,25 дюйма) до 6,0 м (20 футов);
± 9,0 мм (0,35 дюйма) до 9,0 м (29,5 футов); +/ ′′ 25,4 мм (1,0 дюйма) до 22,86 м (75 футов)
Установка 3⁄4 в MNPT сжатия фитинговых пробок, натяжных фитингов, свободных фланцев и сварных фланцев
соединения процесса также доступны
—
