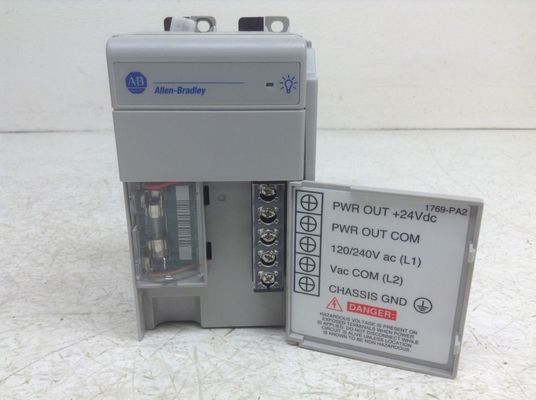

Модуль питания CompactLogix 1769-PA2

Описание: 1769-PA2 - это источник питания 1769 CompactLogix.Он имеет мощность 2.0А при 5,0В и 0,8А при 24ВД.

1769-PA2 - это источник питания CompactLogix I/O. Этот источник питания в основном используется в качестве источника питания I/O, установленного в комплекте CompactLogix или в банке расширения I/O.Он обеспечивает питание модулей, присоединенных в обоих направлениях модуля, установленного в системе, с учетом требуемого расстояния питания..

При установке в комплекте контроллера CompactLogix, Compact I/O modules may be installed on both sides of the power supply as the power supply can supply power on both directions as well as the Power supply distance rating may also be counted in both waysДо восьми (8) 1769 модулей могут быть установлены по обе стороны этого источника питания.

Требуемый диапазон входного напряжения для этого источника питания составляет 85-265VAC с частотой 47-63 Гц. Он имеет мощность тока 2,0 А при 5 ВДС и 0,8 А при 24 ВДС.Этот модуль оснащен внутренним предохранителем, который может быть заменен на Wickmann 19195-3.15А или Littelfuse 02183.15MXP.

Этот источник питания имеет размеры 118 x 70 x 87 мм (4,65 x 2,76 x 3,43 дюйма) и приблизительный вес 525 г (1,16 фунта).этот модуль питания также поддерживает установку на DIN или непосредственно на крепление.

Этот источник питания UL перечислен для класса 1, дивизии 2 группы A, B, C, D опасных мест, сертифицирован для США и Канады. См. UL File E10314, Australian Radiocommunications Act, соответствующий:AS/NZS CISPR 11; Промышленные выбросы и Директива Европейского Союза 2004/108/EC по ЭМК.

1769-PA2 - это источник питания 1769 CompactLogix, изготовленный компанией.

При установке 1769-PA2 необходимо оставить между ним и близлежащим оборудованием 50 миллиметровое пространство для правильной вентиляции.Убедитесь, что нет статики., УФ-излучение или обломки прикоснутся к модулю во время установки или эксплуатации.При чрезмерно высокой температуре окружающей средыМодуль 1769-PA2 является открытым источником питания без корпуса.
Модуль питания 1769-PA2 также может быть установлен на рельсе DIN. Важно отметить при установке этого модуля питания, что он должен быть заземлен.Провод 14 AWG должен использоваться, а провода должны быть максимально короткими.Рекомендуемый тип проволоки - медный проволока со сопротивлением не менее 90 градусов по Цельсию.Рекомендуется разместить компактный источник питания I/O 1769-PA2 в корпусе, защищающем модуль от коррозионной атмосферы или загрязнителей, которые могут поступать на открытом воздухеЕсли он используется в помещении, рекомендуется использовать кондиционеры для борьбы с теплом вокруг помещения.Компактный источник питания I/O 1769-PA2 поставляется с предохранителем, который обеспечивает защиту от ненормальных переходов линии и токов короткого замыканияМодуль 1769-PA2 работает на 120-240 вольт переменного тока на частоте от 47 до 63 герц.что облегчает доставку.
