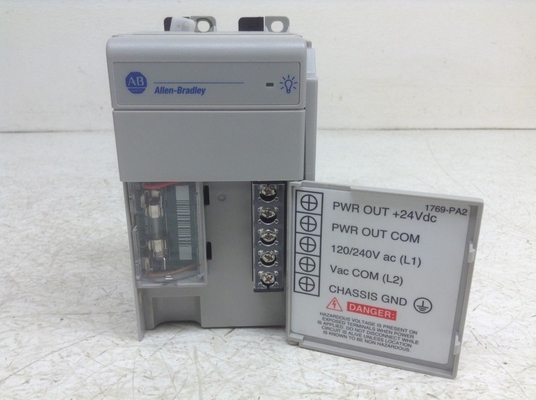

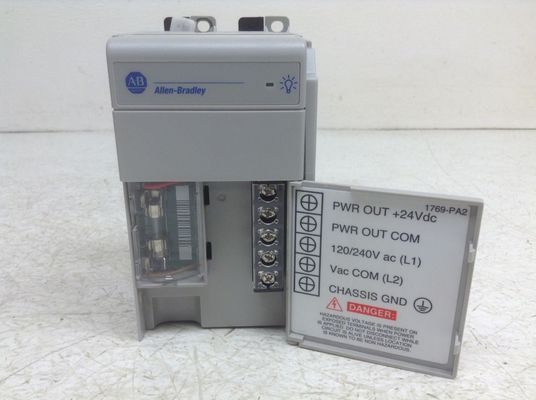

1769-PA2 CompactLogix ALLEN BRADLEY Модуль питания

Описание: Allen-Bradley 1769-PA2 - это источник питания 1769 CompactLogix.Он имеет мощность 2.0А при 5,0В и 0,8А при 24ВД.

Allen-Bradley 1769-PA2 - источник питания CompactLogix I/O. Этот источник питания в основном используется в качестве источника питания I/O, установленного в сборке CompactLogix или в банке расширения I/O.Он обеспечивает питание модулей, установленных в обоих направлениях модуля, установленного в системе, с учетом требуемого расстояния питания..

При установке в комплекте контроллера CompactLogix, Compact I/O modules may be installed on both sides of the power supply as the power supply can supply power on both directions as well as the Power supply distance rating may also be counted in both waysДо восьми (8) 1769 модулей могут быть установлены по обе стороны этого источника питания.

Необходимый диапазон входного напряжения для этого источника питания составляет 85-265VAC с частотой 47-63 Гц. Он имеет мощность тока 2,0 А при 5 ВДС и 0,8 А при 24 ВДС.Этот модуль оснащен внутренним предохранителем, который может быть заменен на Wickmann 19195-3.15А или Littelfuse 02183.15MXP.

Этот источник питания имеет размеры 118 x 70 x 87 мм (4,65 x 2,76 x 3,43 дюйма) и приблизительный вес 525 г (1,16 фунта).этот модуль питания также поддерживает установку на DIN или непосредственно на крепление.

Этот источник питания UL перечислен для класса 1, дивизии 2 группы A, B, C, D опасных мест, сертифицирован для США и Канады. См. UL File E10314, Australian Radiocommunications Act, соответствующий:AS/NZS CISPR 11; Промышленные выбросы и Директива Европейского Союза 2004/108/EC по ЭМК.

1769-PA2 - электрический источник 1769 CompactLogix, изготовленный компанией Allen-Bradley.

При установке Ален-Брэдли 1769-ПА2 необходимо оставить 50 миллиметров пространства между ним и рядом расположенным оборудованием для правильной вентиляции.при установке модуля питания, убедитесь, что никакое статическое, УФ-излучение или мусор не касаются модуля во время установки или эксплуатации.Следует избегать чрезмерного нагрева, так как это может привести к повреждению всего модуля питания.При чрезмерно высокой температуре окружающей среды необходимо применять несколько методов вентиляции.
Модуль питания Allen-Bradley 1769-PA2 также может быть установлен на рельсе DIN. Важно отметить, что при установке этого модуля питания он должен быть заземлен.При подключении модуляРекомендуемый тип провода - медный провод со сопротивлением не менее 90 градусов по Цельсию. It is recommended to place the Allen-Bradley 1769-PA2 compact I/O expansion power supply in an enclosure that protects the module from a corrosive atmosphere or contaminants that might come from the open airЕсли он используется в помещении, рекомендуется использовать кондиционеры для борьбы с теплом вокруг помещения.Компактный источник питания Allen-Bradley 1769-PA2 поставляется с предохранителем, который обеспечивает защиту от аномальных переходных линий и токов короткого замыканияМодуль 1769-PA2 работает на 120-240 вольт переменного тока на частоте от 47 до 63 герц.что облегчает доставку.
