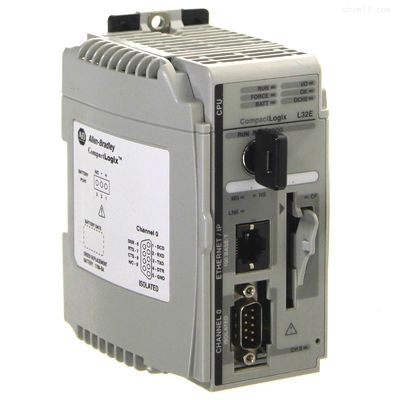

1769-L32E Компактный модуль контроллера CompactLogix 750KB Enet

Модульный контроллер CompactLogix с номером детали 1769-L32E представляет собой программируемый контроллер автоматизации (PAC), произведенный компанией. Контроллер обычно используется в системах управления машинами и среднемасштабных технологических процессах. Контроллер имеет встроенный порт RS232 и порт Ethernet.

Конфигурация интерфейса RS232 по умолчанию: полнодуплексный DF1, 19,2 Кбит/с, без четности, адрес станции 0, без квитирования, обнаружение ошибок BCC, автоматическое обнаружение встроенного ответа, 8 бит данных и 1 стоповый бит. Эта конфигурация по умолчанию может быть настроена вручную для установления первоначальной связи с устройством. При использовании с RSLinx- автоконфигурация может использоваться для автоматического обнаружения настроек связи. Порт RS232 также может быть сконфигурирован как интерфейс протокола ASCII для подключения сканеров штрих-кодов, которые обычно используются в производственных процессах.

Связь по Ethernet требует первоначальной настройки, которая может быть выполнена с помощью BOOTP-DHCP или загрузки через интерфейс RS232. При использовании BOOTP-DHCP для подключения контроллера к хосту BOOTP требуется Ethernet-кабель.

Компактный контроллер Logix 1769-L32E поставляется в уникальном, компактном и экономичном корпусе. Он имеет один (1) встроенный порт Ethernet и один (1) встроенный последовательный порт связи. Он может быть подключен к устройству с помощью кабеля 1747-CP3 или 1756-CP3 или Ethernet-кабеля. Он имеет встроенную память пользователя объемом 750 КБ и может быть расширен с помощью карт CompactFlash модели 1784-CF128.

1769-L32E имеет сменную батарею с соответствующим номером детали 1769-BA. Контроллер поддерживает установку до шестнадцати (16) компактных модулей ввода-вывода с до трех (3) групп ввода-вывода, подключенных через два (2) кабеля расширения. 1769-L32E потребляет ток 850 мА (5 В постоянного тока) и имеет тепловыделение до 6,5 Вт. 1769-L32E может быть легко установлен с помощью методов крепления на DIN-рейку или на панель. Кронштейн для DIN-рейки имеет ударную стойкость при эксплуатации 30 G и при неэксплуатации 50 G, в то время как панель имеет ударную стойкость 30 G в рабочем режиме и 50 G в нерабочем режиме.

Контроллер 1769-L32E имеет рейтинг вибрации 5 G в рабочем режиме. Он выдерживает моменты затяжки при монтаже от 1,1 до 1,8 Н-м. 1769-L32E имеет рабочий диапазон температур от 0 до 60 градусов Цельсия (от 32 до 140 градусов Фаренгейта), диапазон температур хранения от -40 до 85 градусов Цельсия (от -40 до 185 градусов Фаренгейта) и диапазон относительной влажности без конденсации от 0 до 95%. Контроллер Logix имеет набор сертифицированных рейтингов выбросов (CISPA11) и уникальный открытый корпус. Рекомендуемый размер провода для многожильных проводов составляет от 22 до 16 AWG, а для одножильных проводов — от 22 до 14 AWG. Вес модуля при отгрузке составляет около 2 фунтов, а размеры — 8x8x5 дюймов.

Серия CompactLogix 1769 служит платформой для миграции с устаревших серий ПЛК PLC5 и SLC500. Различные продукты CompactLogix 1769, включая 1769-L32E, гарантируют сохранение и улучшение возможностей предыдущих процессоров.
Процессор 1769-L32E может вмещать до шестнадцати (16) компактных модулей ввода-вывода. Он также поддерживает расширения путем добавления до трех (3) библиотек расширения ввода-вывода. Контроллер имеет встроенную память объемом 750 килобайт и может быть соединен с энергонезависимой памятью путем установки карты CompactFlash 1784-CF64 или 1784-CF128. Контроллер использует 1769-BA для резервирования пользовательской памяти. Избегайте полной разрядки батареи, так как это может привести к стиранию пользовательской памяти, включая пользовательские программы. Используйте энергонезависимую память для предотвращения таких событий.
