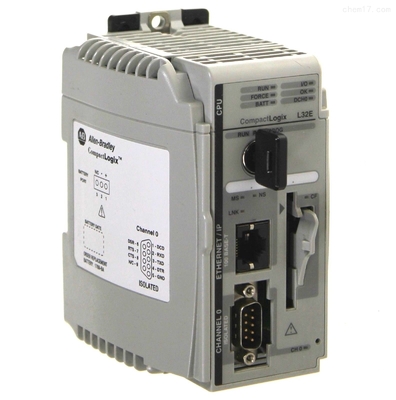

1769-L32E ALLEN BRADLEY CompactLogix 750KB Модуль контроллера Enet

Модульный контроллер CompactLogix с номером части 1769-L32E является программируемым контроллером автоматизации (PAC), выпускаемым компанией Allen-Bradley.Контроллер обычно используется для управления машинами и средних процессовКонтроллер имеет встроенный RS232 и Ethernet коммуникационный порт.

Конфигурация интерфейса RS232 по умолчанию DF1 полный дуплекс, 19,2 Кбит/с, без парита, адрес станции 0, без рукопожатия, обнаружение ошибок BCC, автоматическое обнаружение встроенного ответа, 8 бит данных,и 1 стоп-бит. Эта настройка по умолчанию может быть выполнена вручную для установки первоначальной связи с устройством.Автоконфигурация может быть использована для автоматического обнаружения сообщенияПорт RS232 также может быть сконфигурирован как интерфейс протокола ASCII для подключения инструментов штрих-кода, которые обычно используются в производственных процессах.

Для связи Ethernet требуется первоначальная конфигурация, которая может быть выполнена с помощью BOOTP-DHCP или загрузки через интерфейс RS232.требуется кабель Ethernet для подключения контроллера к хосту BOOTP.

Компактный контроллер Logix Allen-Bradley 1769-L32E поставляется в уникальном, компактном и экономически эффективном пакете.Он может быть подключен к устройству через кабель 1747-CP3 или 1756-CP3 или кабель EthernetОн имеет 750 КБ встроенной пользовательской памяти и может быть расширен с помощью CompactFlash карт, номер модели 1784-CF128.

1769-L32E имеет заменяемую батарею с соответствующим номером части 1769-BA.Контроллер поддерживает установку до шестнадцати (16) компактных модулей I/O с не более чем тремя группами 1/O, соединенными через два расширительных кабеля. 1769-L32E имеет (5 вольт) постоянный ток 850 мА и теплораспределение до 6,5 Вт. 1769-L32E можно легко установить с помощью методов монтажа DIN или панели.Подвеска DIN имеет рабочее значение 30 G и значение 50 G, в то время как панель имеет ударную мощность 30 Г в рабочем режиме и 50 Г в нерабочем режиме.

Контроллер 1769-L32E имеет вибрационный рейтинг 5 G в рабочем режиме. Он может выдерживать усилия на монтаже крутящего момента от 1,1 до 1,8 Н-м.У 1769-L32E рабочая температура составляет от 0 до 60 градусов по Цельсию, диапазон температуры хранения от -40 до 85 градусов по Цельсию (-40 до 185 градусов по Фаренгейту) и неконденсирующая относительная влажность от 0 до 95%.Контроллер Logix имеет набор сертифицированных выбросов (CISPA11) и имеет уникальный открытый корпусРекомендуемый размер линии для застрявших линий составляет от 22 до 16 AWG, в то время как твердые линии должны быть оценены от 22 до 14 AWG.Модуль весит около 2 фунтов при отправке и имеет размеры 8х8х5 дюймов.

Серия CompactLogix 1769 служит платформой миграции для устаревших серий Allen Bradley PLC, PLC5 и SLC500.обеспечить сохранение и улучшение предыдущих возможностей процессора;.
Процессор 1769-L32E может вмещать до шестнадцати (16) компактных модулей ввода/вывода.Контроллер имеет встроенную память в 750 килобайт и может быть подключен к нелетающей памяти путем установки карты 1784-CF64 или 1784-CF128 CompactFlash. Контроллер использует 1769-BA для резервирования памяти пользователя. Избегайте полного разряда батареи, поскольку это может стереть память пользователя, включая программы пользователя. Используйте нелетную память, чтобы предотвратить такие события.
