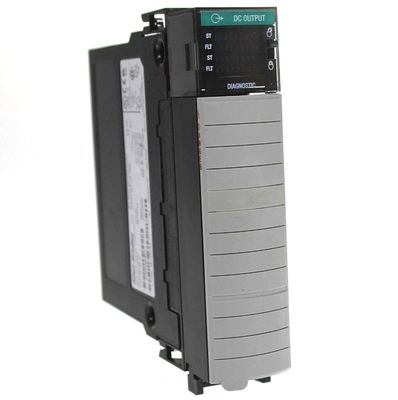

1756-OB16D ControlLogix 16 Pt 24VDC модуль управления и вывода

1756-0B1 6D — это модуль диагностических выходов постоянного тока ControlLogix. Он имеет 16 диагностических входов, каждая группа из 8 точек защищена предохранителем на основе каждого счета. Вы можете установить его в любой доступный слот в шасси, совместимом с Controllogix. Однако для этой цели требуется съемный блок проводки (RTB) на 36 контактов. RTB может быть 1756-TBCH или 1756-TBS6H. Перед установкой модуля с RTB убедитесь, что шасси и источник питания установлены и заземлены.

Модуль 1756-0B1 6D имеет следующие характеристики, общие с другими выходными модулями: эхо выходных данных, множественная плотность выходных точек, настраиваемые уровни выходных состояний, электронное предохранение, а также изолированные и неизолированные выходные модули. Он также позволяет настраивать различные функции модуля, особенно обнаружение отсутствия нагрузки, обнаружение проверки выхода, состояние выхода в режиме неисправности, состояние выхода в режиме программы, переход из режима программы в режим неисправности и диагностические фиксаторы.

Функция диагностики короткого замыкания модуля 1756-0B1 6D составляет 8 ампер при 180 мс (минимум) и 10 ампер при 120 мс (минимум). Функция отсутствия нагрузки используется только для обнаружения состояния выключения, а проверка выхода используется только для обнаружения состояния включения. Импульсный тест имеет настраиваемую пользователем максимальную ширину импульса. Модуль также позволяет настраивать состояние неисправности каждой точки и состояние режима программы каждой точки, где по умолчанию установлено значение «выключено», а другие варианты — «включено» и «удерживать последнее». Этот выходной модуль имеет рабочий диапазон напряжения от 19,2 до 30 вольт постоянного тока и категорию напряжения питания 24 вольт постоянного тока. Он также имеет минимальный ток нагрузки 3 мА на точку, максимальный ток утечки в выключенном состоянии 1 мА на точку и падение напряжения постоянного тока 1,2 В (с максимальным падением напряжения во включенном состоянии 2 А). Ток на задней панели составляет 140 мА при 24 В постоянного тока, 250 мА при 5,1 В постоянного тока, а общая мощность задней панели составляет 4,64 Вт. Его линейные сниженные номинальные значения выходного тока составляют до 2 А при 30 градусах Цельсия (80 градусов по Фаренгейту), 1 А на точку при 60 градусах Цельсия (140 градусов по Фаренгейту) и 8 А на модуль при 30 градусах Цельсия и 4 А при 60 градусах Цельсия. Ток перенапряжения на каждой точке 1756-0B1 6D составляет 4 А в течение 10 мс на модуль и может повторяться — раз в секунду. Напряжение изоляции между группой и пользователем, а также системой было протестировано в течение 1 секунды при 2546 В, с максимальным непрерывным напряжением переменного тока 250 В для обоих.

Он имеет номинальное время задержки выхода 55 с, максимум 1 мс от выключения до включения, номинальное значение 630 с и максимум 5 мс от включения до выключения. Диапазон рабочих температур составляет от 0 до 60 градусов Цельсия (от 32 до 140 градусов по Фаренгейту), а диапазон температур хранения — от -40 до 85 градусов Цельсия (от -40 до 185 градусов по Фаренгейту).
