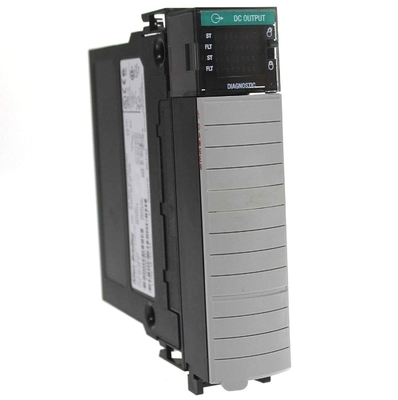

1756-OB16D ControlLogix 16 Pt 24VDC Модуль управления

Allen-Bradley 1756-0B1 6D - это диагностический выходной модуль ControlLogix DC. Он имеет 16 диагностических входов, каждая группа из 8 пунктов, объединенных на основе каждого балла.Вы можете установить его в любом доступном слоте в Controllogix-совместимых шассиОднако для этого требуется 36-битный отсоединительный корпус коробки проводки (RTB).обеспечить установку и заземление шасси и питания.

Модуль 1756-0B1 6D имеет следующие характеристики с другими выходными модулями: эхо данных выхода, многократная плотность выходной точки, конфигурируемые состояния выхода на уровне точек, электронное слияние,и изолированные и неизолированные выходные модули. Он также позволяет настроить различные функции модуля, особенно обнаружение без нагрузки, обнаружение проверки вывода, состояние вывода в режиме отказа, состояние вывода в режиме программы,переход от состояния программы к состоянию ошибки, и диагностические замки.

Диагностическая функция короткого хода модуля 1756-0B1 6D составляет 8 ампер при 180 мс (минимум) и 10 ампер при 120 мс (минимум).и проверка вывода используется только для обнаружения состояния. Импульсный тест имеет максимальную ширину импульса, настраиваемую пользователем. Модуль также позволяет настроить состояние неисправности каждой точки и состояние режима программы каждой точки,где по умолчанию установлено на "Off" и другие варианты - "On" и "Hold Last". Этот выходный модуль имеет диапазон рабочего напряжения 19.2 до 30 вольт постоянного тока и 24 вольт постоянного тока питания напряжения категории. Он также имеет минимальный ток нагрузки 3 мА на точку, максимальный ток утечки вне состояния 1 мА на точку и постоянного тока 1.2В (с максимальным падением напряжения 2 А)Ток на заднем плане составляет 140 мА при 24 В постоянном токе, 250 мА при 5,1 В постоянном токе, а общая мощность на заднем плане составляет 4,64 Вт.Его линейные пониженные выходной ток номиналов до 2 А при 30 градусов по Цельсию (80 градусов по Фаренгейту), 1 А в точке при 60 градусах Цельсия (140 градусов по Фаренгейту) и 8 А в модуле при 30 градусах Цельсия и 4 А при 60 градусах Цельсия.Ток перенапряжения в каждой точке 1756-0B1 6D составляет 4A для каждого модуля 10 мс и может повторяться раз в секундуИзоляционное напряжение между группой и пользователем и системой испытывалось в течение 1 секунды при 2546 В, при максимальном непрерывном напряжении переменного тока 250 В для обоих.

Имеет номинальное время задержки вывода 55 с, максимум 1 мс от включения до включения, номинальное значение 630 с и максимум 5 мс от включения до включения.Температура работы колеблется от 0 до 60 градусов по Цельсию, а температура хранения от -40 до 85 градусов по Цельсию..
