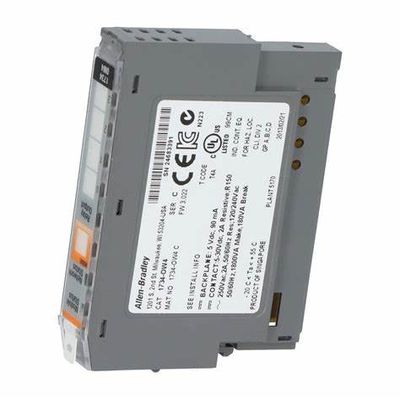

1734-OW4 Дискретный выходной модуль с четырьмя (4) однополюсными

1734-OW4 представляет собой модуль POINT O/I. Этот модуль представляет собой модуль дискретного вывода с четырьмя (4) однополюсными однополюсными (SPST) нормально разомкнутыми (НО) контактами. Эти контактные выходы представляют собой контакты без напряжения и поддерживают работу с напряжением 5–30 В постоянного тока; Напряжение 120 В переменного тока и 250 В переменного тока. Он имеет компактную и небольшую конструкцию, идеально подходит для реализации архитектуры распределенного ввода-вывода, поддерживает установку на DIN-рейку и соединяется с соответствующей клеммной базой для подключения сигнала и входной мощности к соответствующим базам, таким как 1734-TB, 1734-TBS, 1734-TOP или 1734-TOPS.

Контактные выходы 1734-OW4 имеют задержку перехода сигнала из состояния ВКЛ в ВЫКЛ 26 мс при начальном контактном сопротивлении 30 мОм. Для работы этого устройства ему необходимо обеспечить ток POINTBus 80 мА, при этом рассеиваемая мощность модуля составляет 0,5 Вт, а тепловыделение 1,7 БТЕ/ч.

1734-OW4 поддерживает любой доступный адаптер связи POINT I/O, например адаптеры Ethernet, ControlNet и ProfiBus. Эти адаптеры позволяют 1734-OW4 получать команды от партнерских контроллеров, таких как ControlLogix и CompactLogix, и реализовывать последовательность автоматизации. Кроме того, его можно комбинировать с любыми другими модулями точечного ввода-вывода для достижения требуемого ввода-вывода.

1734-OW4 имеет требования к рабочей температуре -20…55 градусов C (-4…131 градусов F) и температуре нерабочего состояния -40…85 градусов C (-40…185 градусов F) при относительной влажности 5-95%, без конденсации.

Модуль релейных выходов 1734-OW4 POINT I/O с 4 релейными выходами представляет собой электронный модуль, который имеет 4 открытых электромеханических релейных выхода с задержкой выхода 20 мс от ВКЛ до ВЫКЛ. Максимальный ток утечки в выключенном состоянии составляет 1,2 мА при 240 В переменного тока через резистор стравливания. 1734-OW4 имеет контактное сопротивление 30 мОм, рассеиваемую мощность 0,5 Вт при эквивалентном тепловыделении 1,7 БТЕ/ч. Ток его POINT BUS составляет 80 мА при питании объединительной платы 5 В постоянного тока, и его можно установить на любой из 4 базовых терминальных модулей 1734.

1734-OW4 монтируется на DIN-рейку с помощью винтов клеммной колодки, определенных базовым блоком. Он имеет номинальное напряжение контактов 120–240 В переменного тока при токе 2 А и напряжение изоляции 250 В, испытанное при 2550 В постоянного тока в течение 60 с между полем и системой, а также между набором контактов. 1734-OW4 имеет максимальную частоту переключения 1 операция в 3 секунды и зависит от нагрузки, а ожидаемый срок службы электрических контактов в зависимости от нагрузки составляет 100 000 циклов. Он обозначается температурным кодом T4 и T4A, модуль имеет корпус открытого типа. Он имеет одну категорию сигнального провода ON: одножильный и многожильный медный провод сечением 0,25–2,5 мм2 (22–14 AWG), рассчитанный на 85 град. C. Модель 1734-OW4 имеет рабочую температуру от -20 до 55 градусов. C (-4 и 131 градус F) при влажности 5–95 % без конденсации. Он имеет ударную нагрузку 30G и вибрацию 5G (10–500 Гц). Выход каждого модуля цифровых контактов 1734-OW4 рассчитан на среднеквадратичное значение 240 В постоянного тока при токе 2 А, а ток зависит от нагрузки. Он имеет 4 релейных выхода NO и ток POINTBus 80 мА с максимальной рассеиваемой мощностью 0,5 Вт.
