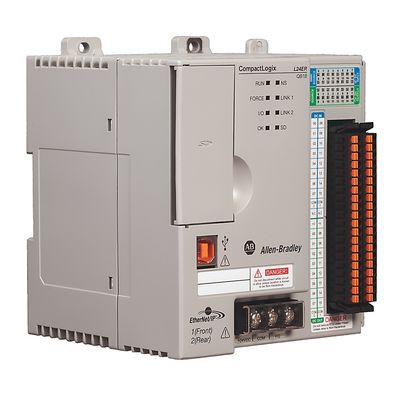

1769-L24ERQB1B CompactLogix 5370 L2 Комплексный контроллер

Компактный контроллер CompactLogix 5370 L2 модели 1769-L24ER-QB1B оснащен тридцатью двумя (32) каналами ввода-вывода и двумя (2) портами Ethernet. Каналы ввода-вывода состоят из шестнадцати (16) дискретных входов постоянного тока и шестнадцати (16) дискретных выходов постоянного тока. Входные каналы работают с номинальным напряжением 24 Вольт постоянного тока в диапазоне от 10 до 28,8 В постоянного тока.
Ток потребления модели 1769-L24ER-QB1B составляет 1,54 А при 5 Вольт постоянного тока и 0,95 А при 24 Вольт постоянного тока. В выключенном состоянии максимальный ток составляет 1,5 мА, а максимальное напряжение — 5 Вольт постоянного тока. Токи во включенном состоянии составляют 2 мА при 24 Вольт постоянного тока на канал и 5 мА при 24 Вольт постоянного тока на канал, что является минимальным и максимальным значениями соответственно. Выходные каналы этого контроллера имеют номинальное напряжение 24 Вольт постоянного тока и рабочий диапазон напряжения от 20,4 до 26,4 Вольт постоянного тока. Во включенном состоянии максимальное падение напряжения составляет 1 Вольт постоянного тока при 1 А, а максимальный ток — 0,5 мА при 24 Вольт постоянного тока на канал. Ток на точку для модели 1769-L24ER-QB1B составляет 0,83 А при 40 градусах Цельсия и 0,5 А при 60 градусах Цельсия, в то время как ток на модуль составляет 6,64 А при 40 градусах Цельсия и 4 А при 60 градусах Цельсия.
Источник питания контроллера 1769-L24ER-QB1B — 24 Вольт постоянного тока, он изолирован. Контроллер поставляется с памятью объемом 0,75 МБ, которую можно расширить с помощью стандартной карты памяти Secure Digital (SD) объемом 1 ГБ или дополнительной карты памяти объемом 2 ГБ. Этот контроллер использует интерфейс USB и DualPort Ethernet DLR и оснащен встроенными светодиодными индикаторами состояния. Габаритные размеры контроллера 1769-L24ER-QB1B составляют 4,53 x 4,13 x 4,65 дюйма.

Продукт с номером детали 1769-L24ER-QB1B — это программируемый логический контроллер (ПЛК), относящийся к семейству продуктов 1769 CompactLogix. Этот контроллер является комплектным, имея интегрированные компоненты, такие как различные порты связи, встроенная память, источник питания и каналы ввода-вывода.

Этот комплектный контроллер оснащен двумя (2) портами Ethernet, поддерживающими топологию Device Level Ring (DLR) или кольцевую топологию. К этому порту может быть подключено до 8 узлов Ethernet. Он также имеет встроенный источник питания, работающий при номинальном входном напряжении 24 В постоянного тока для питания сборки контроллера. Он также имеет шестнадцать (16) дискретных входов 24 В постоянного тока (сток/источник) и шестнадцать (16) выходов 24 В постоянного тока (источник). Объем встроенной памяти составляет 768 КБ, который может быть расширен путем добавления энергонезависимой памяти с использованием карты 1784-SD1 объемом 1 ГБ (поставляется с контроллером) или карты 1784-SD2 объемом 2 ГБ. Другие порты связи этого контроллера включают (1) последовательный порт и один (1) порт USB.

С этим контроллером может быть установлено до четырех (4) модулей 1769 Compact I/O. Он идеально подходит для использования в малых и средних приложениях. Может быть создано и настроено до 32 задач контроллера, каждая из которых выполняет 100 непрерывных программ или задач.

Порт связи RS232 поддерживает протоколы связи ASCII, DH485 или DF1. Этот канал полностью изолирован и поддерживает максимальную скорость передачи данных 38,4 кбит/с, в то время как порт связи Ethernet поддерживает линейную топологию и принимает максимум 8 узлов.
