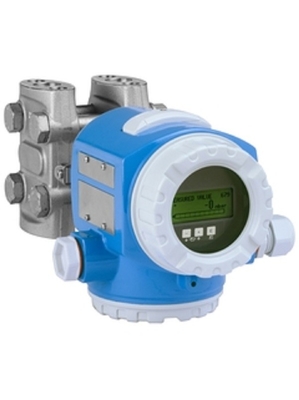

Уплотнение Deltabar PMD75 FKM Viton перепада давления PMD75-ACA7FB3DAAU

PMD75-ACA7FB3DAAU Дифференциальное давление Дельтабар PMD75

Утверждение: Неопасная зона
Выход; Работа: C 4-20mA HART; внутри
корпус; уплотнение крышки; вход кабеля: A T14 Alu IP66/67 NEMA6P; EPDM; железа M20, T14 = боковая крышка (Ex d > M20 thread)
Номинальный диапазон; Материал ячейки; PN: 7F 500mbar/50kPa/7.5psi; 316L; 160bar/ 16MPa/2400psi
Калибровка; единицы: B ** на заказ; см. дополнительные спецификации.
Материал мембраны: 3 Monel
Подключение процесса: D NPT1/4-18 IEC61518 UNF7/16-20, 316L включая 2 клапана, 316L
ФКМ Витон
Дополнительный вариант 1: A Не выбран
Дополнительный вариант 2: U Крепление крепления, стенка/труба, 316L, конструкция для тяжелых целей
Подробности:значение нижнего диапазона: -10 мбар
Значение верхнего диапазона: 300 mbar
Характеристика измерений: линейная
Дисплей при 4mA (только HART): нулевой
Дисплей при 20mA (только HART): нулевой
Устройство отображения: NULL

Спецификации на первый взгляд
Точность
Стандарт: 0,05%
Платина: до 0,035%
Максимальная погрешность измерения
0,075%
"ПЛАТИН" 0,05%
Температура процесса
-40 °C...85 °C
(-40 °F...185 °F)
Средний температурный диапазон
Градиент температуры от трубопроводов давления
Диапазон измерения давления
10 mbar... 250 бар
(0,15 psi...3750 psi)
Процессное давление / максимальное превышение давления
420 бар (6300 psi)
Основные влажные части
Сплав C276
316L
Монель
Тантал
Максимальное расстояние измерения
400 м (1,312 футов) H2O
Максимальное давление процесса
максимум 420 бар
(максимум 6091 psi)
Мембрана процесса материала
316L, сплав C,
Тантал,
Золото-родий
Измерительная камера
10 mbar... 250 бар
(0,15 psi...3750 psi)

Область применения
Передатчик дифференциального давления Deltabar PMD75 с пьезорезистивным датчиком и сварной металлической мембраной используется во всех отраслях промышленности для непрерывного измерения жидкостей, паров и газов.Работа с тремя клавишами позволяет просто и надежно вводить в эксплуатациюИнтегрированный модуль данных HistoROM позволяет легко управлять параметрами процесса и устройства.
Для измерения уровня, объема или массы в жидкостях, мониторинга дифференциального давления, а также измерения потока (объема или массового потока) в сочетании с первичными элементами в газах, парах и жидкостях.

• Процессовые соединения: нитки
• Температура процесса: от -40 до +85°C (от -40 до +185°F)
• Диапазоны измерений: от 0,25 до 40 бар (0,0036 до 600 psi)
• Точность: ±0,05%, "платина" ±0,035% (необязательно)
• Международные сертификаты о защите от взрывов, предотвращение переполнения WHG, SIL, гигиенические одобрения, морские одобрения

Преимущества

• Наилучшая точность, воспроизводимость и долгосрочная стабильность
• Максимальная безопасность из-за герметичной подачи газа с возможностями до SIL2/3, сертифицированной по стандарту IEC 61508
• Простая управляемая меню загрузка через локальный дисплей, от 4 до 20 мА с HART, PROFIBUS PA, FOUNDATION Fieldbus
• Концепция управления данными HistoROM для быстрого и простого ввода в эксплуатацию, обслуживания и диагностики
• Экономия затрат благодаря модульной концепции для легкой замены датчиков, дисплеев или электроники
• Устойчивый к перегрузке до 420 бар / 42МПа / 6300psi, контролируемый функцией
• Бесшовная и независимая интеграция системы (HART/PA/FF)
