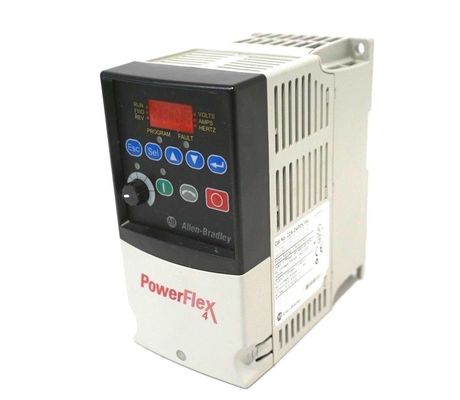

Преобразователь частоты PowerFlex 4 22A-D4P0N104

Допуск по напряжению:
Допуск по частоте:
Коэффициент смещения:
Максимальный рейтинг короткого замыкания:

120 В, 200–240 В, 380–480 В, 460–600 В: ±10 %
48…63 Гц
0,98 во всем диапазоне скоростей
100 000 А симметрично

Цифровой
Режим SRC (Источник):
Режим SNK (приемник):
Аналоговый
4…20 мА Аналоговый:
0…10 В пост. тока, аналоговый:
Внешний горшок:

Входной ток = 6 мА
18…24 В = Вкл., 0…6 В = Выкл.
0…6 В = Вкл., 18…24 В = Выкл.
Входное сопротивление 250 Ом
Входное сопротивление 100 кОм
1…10 кОм, минимум 2 Вт

Выход управления – программируемый
Выходы
(реле формы C)

Резистивный рейтинг
Оптические выходы:
Аналоговые выходы:
Индуктивный рейтинг
Оптические выходы:
Аналоговые выходы:

3,0 А при 30 В постоянного тока, 3,0 А при 125 В переменного тока, 3,0 А при 240 В переменного тока
30 В постоянного тока, 50 мА
10 бит, 0…10 В, минимум 1 кОм
0,5 А при 30 В постоянного тока, 0,5 А при 125 В переменного тока, 0,5 А при 240 В переменного тока
Неиндуктивный
10 бит, 4…20 мА, максимум 525 Ом

Рекомендуемый тип предохранителя:
Рекомендуемые автоматические выключатели:

UL класс J, CC, T или тип BS88; 600 В (550 В) или эквивалент.
Автоматический выключатель HMCP или аналогичный.


Защита двигателя:
Перегрузка по току:
Контрольная поездка:
Безупречная мощность:

I2 t Защита от перегрузки, 150 % на 60 с, 200 % на 3 с. (обеспечивает защиту класса 10)
200% аппаратный предел, 300% мгновенная неисправность
Минимальное время прохождения составляет 0,5 секунды. - типичное значение составляет 2 секунды
100 миллисекунд


Внутренний тормозной IGBT включен во все номиналы.

Высота:
Температура хранения:
Атмосфера:
Относительная влажность:
Шок (операционный):
Вибрация (рабочая):

Максимум 1000 м (3300 футов) без снижения номинальных характеристик
от –40 до 85 градусов C (от –40 до 185 градусов F)
Важный:Привод нельзя устанавливать в зоне, где окружающая атмосфера содержит летучие или
агрессивный газ, пары или пыль. Если привод не будет устанавливаться в течение определенного периода времени, его необходимо
храниться в месте, где он не будет подвергаться воздействию агрессивной атмосферы.
от 0 до 95 % без конденсации
Пик 15G длительностью 11 мс (±1,0 мс)
Пик 1G, от 5 до 2000 Гц

Точность частоты:
Регулировка скорости:
Режимы остановки:
Ускорение/Замедление:
Периодическая перегрузка:
Электронная защита двигателя от перегрузки:


Цифровой вход: в пределах ±0,05% от заданной выходной частоты.
Аналоговый вход: в пределах 0,5% от максимальной выходной частоты.
Аналоговый выход: ±2% от полной шкалы, разрешение 10 бит.
Разомкнутый контур с компенсацией скольжения: ±2% от базовой скорости в диапазоне скоростей 40:1. 1% от базовой скорости
в диапазоне скоростей 60:1.
Несколько программируемых режимов остановки, включая замедление, выбег, торможение постоянным током, замедление с удержанием и S-образную кривую.
Два независимо программируемых времени разгона и торможения. Каждое время может быть запрограммировано от 0 до 600.
секунды с шагом 0,1 секунды.
Допустимая перегрузка 150 % в течение 1 минуты, перегрузка 200 % в течение 3 секунд.
Обеспечивает защиту двигателя от перегрузки класса 10 согласно статье 430 NEC и перегрева двигателя.
защита согласно статье 430.126 (A) (2) NEC. UL 508C, файл 29572.
