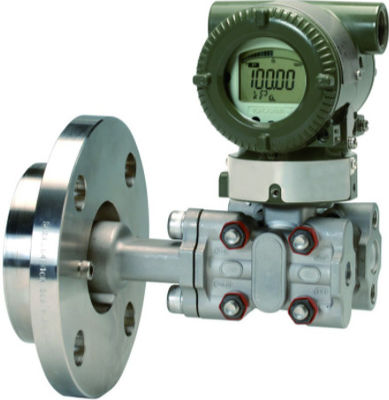

EJA210E-JMS4G Yokogawa Flange Mounted Differential Pressure Transmitter

Передатчик перепада давления EJA210E-JMS4G Yokogawa прифлянцованный

Преимущества продукта:

1

2

3

4

5

6

Применения продукта:

1

2

3

4

5

Характер продукции:

1

2

3

4

5

Характеристики продукта:

• Изготовитель: Yokogawa

• Продукт нет: EJA210E-JMS4G-917DN-WA13C2HW00-B/D4/TF1/M1W/T52/N4

• Тип продукта: Передатчик перепада давления EJA210E прифлянцованный

• Выходной сигнал: J = DC 4 до 20 мам с цифровой связью (протоколом ХАРТА 5/HART 7)

• Пядь измерения (капсула): M = 1 к inH2O 100kPa (4 до 400)

• Сторона низкого давления намочила материал частей: Фланец s = крышки и отростчатый соединитель ASTM CF-8M, капсула Hastelloy C-276 (диафрагма), F316L SST, 316L SST (другие), набивка капсулы Тефлон-покрыли 316L SST, штепсельную вилку 316 SST стока/сброса

• Отростчатые соединения: 4 = с соединителем 1/2 NPT женским отростчатым

• Болты Coverflange и чокнутый материал: G = 316L SST

• Установка: 9 = давление горизонтального пронзительного типа и левой стороны высокое

• Снабжение жилищем усилителя: 1 = сплав литого алюминия

• Электрическое соединение: женщина 7 = 1/2 NPT, 2 электрических соединения с глухой пробкой

• Объединенный индикатор: D = цифровой индикатор

• N = всегда n

• Отростчатый стиль соединения: W = полный тип

• Оценка фланца: A1 = класс 150 ANSI

• Размер фланца: 3 = 3 дюйма (80mm)

• Материал фланца: C = 316 SST

• Контактирующая поверхность набивкой: 2 = квартира (отсутствие зубчатости)

• Намоченный материал частей (высокая сторона давления): Диафрагма HW = 316L SST#, 316 SST# другие

• Кольцо топя соединения: 0 = никакие

• Расширение: 0 = никакие

• Жидкость заполнения: B = для общего пользования (силиконового масла), – 40 к отростчатой температуре 120°C, – 40 к температуре окружающей среды 85°C.

• Блоки тарировки: Тарировка D4 = m (блок kgf/cm2)

• Фильм тефлона: TF1 = предохранение от диафрагмы от липкой отростчатой жидкости фильмом тефлона FEP прикрепленным с fluorinated маслом. Ряд деятельности: 20 к 150°C, MPa 0 до 2 (не применимый для обслуживания вакуума).

• Материальный сертификат: M1W = для полного типа, высокой стороны давления: Отростчатый фланец, блок, сторона низкого давления: Покройте фланец, отростчатый соединитель

• Протокол испытаний оборудования утечки испытания давления: T52 = класс 150 ANSI/JPI MPa 3 (430 psi)

• Связанная проволокой плита бирки: N4 = плита бирки 316 SST связанная проволокой на передатчик

• Вес: 8,3 Kg

• Грузя вес: 11 Kg
