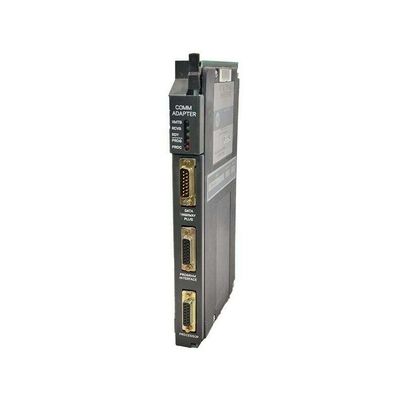

Процессор 1785-L60LD ALLEN BRADLEY PLC Контроллеры серии 5 с 12 выходами реле

Описание: Аллен-Брэдли1785-L60LПроцессор - это процессор и программируемый контроллер от компании Allen-Bradley. Он был разработан и изготовлен в рамках серии контроллеров Allen-Bradley PLC 5.Процессор 1785-L60L и программируемый контроллер могут работать с различными модулями памяти, такими как Allen-Bradley 1785-ME16, 1785-ME32, 1785-ME64 и 1785-M100 модули памяти. Его максимальная емкость памяти пользователя составляет 64K слов.или режим программы.

1785-L60L является членом серии контроллеров PLC-5. Этот программируемый контроллер может функционировать как центральная часть любой системы управления, основанной на серии Allen-Bradley PLC-5.1785-L60L является центральной точкой, которая соединяет местные, расширенные и удаленные модули ввода/вывода на различных типах коммуникационных интерфейсов, и который выступает основой системы управления.Контроллер 1785-L60L имеет три интегрированных интерфейса связи, обозначенные как канал 1AКанал 1A и канал 1B могут функционировать как удаленные сканеры I/O, удаленные адаптеры I/O или как интерфейсы связи DH+.,Канал 2 представляет собой расширенный локальный порт ввода/вывода. Контроллер 1785-L60L имеет 25-контактный разъем, обозначенный как канал 0 на передней панели. Канал 0 представляет собой оптически изолированный порт EIA RS232C,который поддерживает протоколы ASCII и DF1 full-duplex и half-duplex master, а также half-duplex slaveКанал 0 имеет зеленый свет для указания состояния интерфейса связи. Кроме того, есть один 8-контактный мини-коннектор DIN, обозначенный как канал 1A,который является DH + программного терминального соединения параллельно каналу 1AДва трехконектора находятся на нижней части передней панели. Эти соединители предназначены для каналов 1A и 1B, и эти два порта связи могут функционировать как удаленные сканеры ввода/вывода,дистанционные адаптеры ввода/выводаНа фронтальной панели 1785-L60L, есть специальный разъем, обозначенный как канал 2, который предназначен для расширенного локального контакта В/В.

Мод удаленного сканера В/В читает и записывает информацию В/В между контроллером и удаленным устройством В/В. При использовании в качестве сканера В/В,1785-L60L является контролером контроля для других контроллеров в режиме адаптера и для других удаленных адаптеров В/В.. Когда канал 1A или канал 1B настроен как удаленный адаптер В/В,Контроллер 1785-L60L управляет I/O, находящимся на контролере, и в то же время общается с контролером, находящимся на контролере, через удаленную связь I/O.. DH + связь может быть сконфигурирована на канале 1A или 1B на 1785-L60L.DH+ связь используется для создания одноранговой сети с другими контроллерами PLC-5 или другими компонентами более высокого уровня системы управленияПрограммирование контроллера 1785-L60L также может быть выполнено через ссылку DH+. Используя ссылку DH+, можно одновременно запрограммировать несколько контроллеров.Максимальная длина кабеля для связи DH+ зависит от скорости передачиВажно, чтобы все устройства на линии были настроены на то, чтобы общаться с одинаковой скоростью.4 килобита в секундуРасширенная локальная I/O-связь полезна, когда требуется больше I/O, чем может поместиться в одно шасси, но она требует большей скорости, чем удаленная I/O-связь.1785-L60L и расширенный локальный адаптер ввода/вывода (1771-ALX), установленный в дистанционном шасси ввода/вывода, соединенный с кабелем ввода/вывода, образуют расширенную локальную вводо-выводочную связь. Расширенная локальная I/O-ссылка ограничена 100 футами кабеля. Если шасси I/O должно быть дальше от контроллера, используйте удаленную I/O-ссылку.Расширенная локальная ссылка В/В является параллельной ссылкой, которая позволяет контроллеру 1785-L60L сканировать максимум 16 расширенных шасси В/В. Время сканирования на стойке на расширенном локальном вводе/выводе составляет 0,5 мс. 1785-L60L имеет несколько индикаторов на передней панели, чтобы облегчить пользовательский интерфейс.Показатель с маркировкой BATT показывает состояние батареиИндикатор PROC показывает текущий режим контроллера. Например, он зеленый, когда контроллер находится в режиме RUN, и красный, когда что-то не так.Силовой индикатор окрашен в янтарный цвет при включении сил В/ВИндикатор COMM связан со статусом связи канала 0. Каналы связи 1A и 1B оба имеют специальные индикаторы состояния. Канал 2, используемый для расширенного local локального соединения I/O,имеет специальный индикатор состояния.
