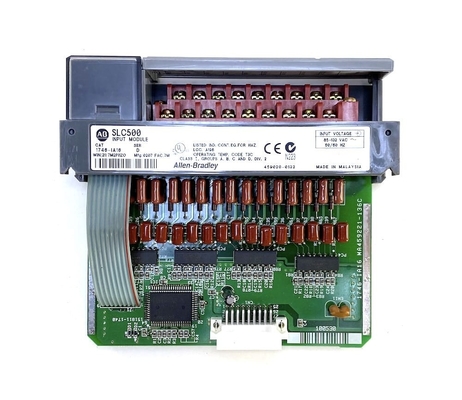

1746-IA16 Модуль ввода переменного тока для SLC 500

1746-IA16 — это модуль входов переменного тока, совместимый с платформой контроллеров SLC 500. Этот входной модуль имеет шестнадцать (16) каналов, которые принимают диапазон напряжения переменного тока от 85 до 132 В переменного тока.

Входные модули являются необходимыми компонентами любого программируемого логического контроллера (ПЛК), поскольку они обеспечивают интерфейс в реальном времени с дискретными устройствами в процессе. Они представляют фактическое состояние сигнальных устройств для ссылки контроллера при обработке логики. Большинство систем ПЛК выполняют сканирование входов как основную фазу выполнения пользовательской программы. Если входные сигналы не обнаружены, контроллер не будет иметь ссылки для выполнения программы.

Этот модуль входов переменного тока имеет двадцать (20) клемм. Все клеммы используются, при этом клеммы 18 и 19 служат внутренне соединенными общими клеммами. Клеммная колодка этого модуля съемная, что позволяет заменить входной модуль, устраняя необходимость переподключения входных терминалов.

Он имеет настраиваемые параметры для точной настройки работы модуля. Нет ограничений при установке 1746-IA16, если в шасси есть свободные слоты для поддержки установки. Этот модуль может быть установлен в контроллере с фиксированным или модульным аппаратным обеспечением, локально или в расширенной стойке.

Этот модуль относится к модулям входов переменного тока SLC 500 с категорией рабочего напряжения 100-120 В переменного тока. Для работы с напряжением 200/240 В переменного тока соответствующий номер детали — 17460IM16. Оба модуля не имеют внутренней защитной схемы. Любое устройство входа переменного тока, которое будет подключено к этому модулю, должно быть совместимо с пусковым током входной цепи SLC 500.

1746-IA16 весит 0,34 кг и имеет размеры 5 x 2 x 6 (13 см x 5 см x 15 см). Модуль контроллера потребляет 0,27 Вт на точку с минимумом до 0,425 Вт и в общей сложности 4,8 Вт. Модуль имеет входной сигнал переменного тока 100–120 В с 16 точками на общий и 16 входами. 1746-IA16 предназначен для общего применения входов. Монтаж осуществляется на шасси, имеется 16 каналов. Рабочее напряжение входного сигнала составляет от 85 до 132 В переменного тока. Это 16-канальный цифровой модуль входов переменного тока для программируемого контроллера. Рабочее напряжение составляет от 85 до 132 В переменного тока при рабочей частоте 47–63 Гц. Потребление тока по шине на 5 В постоянного тока составляет 0,085 мА, а на 24 В постоянного тока — 0 А.

Сигнал для задержки включения находится на максимуме при 35 мс, а сигнал для задержки выключения — на максимуме при 45 мс. Максимальное напряжение в выключенном состоянии достигает 30 В переменного тока, а ток в выключенном состоянии — 2 мА. Входной ток при 120 В переменного тока составляет номинально 12 мА. 1746-IA16 имеет время длительности пускового тока максимум до 500 микросекунд и максимальный пусковой ток 0,8 мА.
