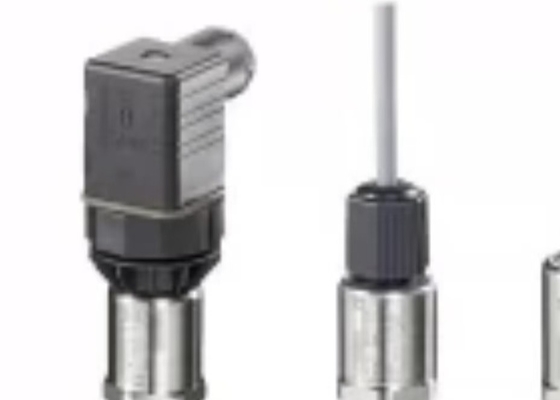

Сименс 7MF1566-3AB00-1AA1 Прессовый передатчик с сертификациями RO / 1CB Group и CSA

7MF1566-3AB00-1AA1 Сименский передатчик давления

TПередатчики давления серии P210 используются для измерения давления газов, жидкостей и паров.
Измерительная камера из нержавеющей стали
? Диапазон измерений от 100 до 600 mbar
Подходит для применения при низком давлении

7MF1566-3AB00-1AA1 Преимущества передатчика давления Siemens

Высокая точность измерений
Прочный корпус из нержавеющей стали
Высокое сопротивление нагрузке под давлением
Для измерения коррозионных и некоррозионных сред
Для измерения давления газов, жидкостей и паров
Компактный дизайн
Заявления
Передатчики давления серии P210 для измерения давления используются в следующих отраслях промышленности:
Машиностроение
Судостроительство
Электротехника
Химическая промышленность
Водоснабжение

Проектирование

Неэкстремирующая конструкция
Передатчик давления состоит из кремниевого элемента измерения давления с диафрагмой в корпусе из нержавеющей стали.
Передатчик давления Электрические соединения согласно EN 175301-803-A (IP65), круглый разъем M12 (IP67), кабельное соединение (IP67) доступны.
Могут использоваться электрические соединения согласно EN 175301-803-A (IP65), круглый разъем M12 (IP67), кабельное соединение (IP67) или быстропроводные кабельные соединения (IP67).
Выходные сигналы 4...20 мА или 0...10 В.
Конструкция взрывостойкая
Передатчик давления состоит из кремниевого элемента измерения давления с диафрагмой в корпусе из нержавеющей стали.
Передатчик давления может работать в соответствии с EN 175301-0. Можно использовать электрические соединения в соответствии с EN 175301-803-A (IP65) или круглый разъем M12 (IP67).
Электрические соединения доступны, выходный сигнал 4,20 мА.

Функции
Передатчики давления для измерения давления и уровня газов, жидкостей и паров.

Режим работы

Функция передатчика давления SITRANS P210 (7MF1566-...)
Измерительный элемент из нержавеющей стали имеет тонкопленочный мост резистора, а рабочее давление передается через диафрагму из нержавеющей стали
Рабочее давление передается через диафрагму из нержавеющей стали.
Выходное напряжение измерительного элемента преобразуется предварительным усилителем в выходной ток 4...20 мА или выходное напряжение 0...10 В.
Выходное напряжение преобразуется предварительным усилителем в выходный ток 4...20 мА или выходное напряжение 0...10 В постоянного тока.
Линейность выходного тока пропорциональна входному давлению.
Данные отбора и упорядочения ---- 7ML1566
Передатчики давления серии SITRANS P210 для измерения низкого давления
Точность 0,25 % (типичная)
Материал соединенных частей: нержавеющая сталь + уплотнительный материал
Материал неплавильных деталей: нержавеющая сталь
