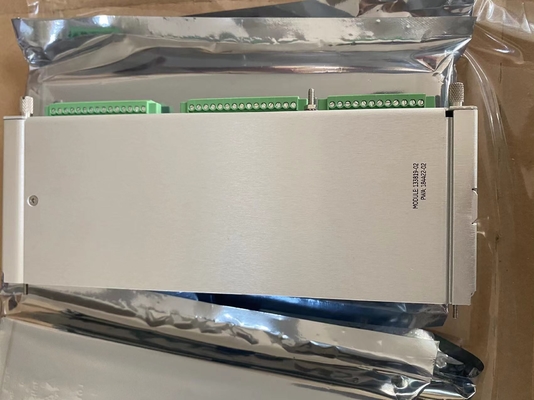

3500/61 133819-02 - РТД/ТК TEMP I/O MODULE

Спецификации

Номер части: 133819-02
Производитель: Bently Nevada
Серия: 3500
Тип продукции: модуль I/O RTD/TC Temp
Доступность: на складе
Страна изготовления: США

133819-02 - модуль RTD/TC Temp I/O, разработанный компанией General Electric.Это 3500/61 RTD/TC неизолированный модуль ввода/вывода с внутренними окончаниями.Система выполняет функции контроля температуры и принимает входные сигналы ResistanceTemperature Detector и Thermocouple.Системные модули обусловливают эти входы и сравнивают их с программируемыми пользователем параметрами тревоги.

133819-02 Функциональное описание

• Термопары (TC) и температурные входы детектора температуры сопротивления (RTD) поддерживаются модулями мониторинга температуры GE / Bently Nevada 3500/60 и 3500/61 серии,которые предлагают шесть каналов мониторинга температурыЭти входы условно сравниваются с программируемыми пользователем точками установки сигнализации модулями.Единственное отличие между 3500/60 и 3500/61 заключается в том, что последний имеет выходные записи для каждого из шести каналов, в то время как первая не делает.
• Используя программное обеспечение 3500 Rack Configuration, пользователь настраивает модули для проведения измерений температуры RTD или TC.Существуют варианты нескольких модулей В/В, которые являются неизолированными RTD/TC или изолированными TC.Неизолированная версия RTD/TC может быть сконфигурирована для приема входов, которые являются либо TC, RTD, либо комбинацией TC и RTD.Изоляция от канала к каналу 250 Vdc обеспечивается изолированной версией TC для защиты от внешних помех.
• Мониторы температуры должны устанавливаться рядом друг с другом в группах по три, когда они используются в установке Triple Modular Redundant (TMR).Система использует два различных метода голосования, когда она настроена таким образом, чтобы гарантировать точность и предотвратить сбои в одном пункте.

133819-02 Особенности

• Если система 3500 работает в среде с температурой окружающей среды выше +35C,имеющийся диапазон полномасштабной обработки будет уменьшен при использовании любого из изолированных модулей В/В термопары (вариант заказов В/В - 03 или - 04)..
• Диапазон будет снижен до -76F до +1832F или -60C до +1000C. Система не будет работать эффективно в этой ситуации, поэтому ее не следует настраивать для работы с этими настройками.Программное обеспечение для конфигурации стойки позволит пользователю настроить канал до -100 ° C

Атрибуты продукта

• 6 Каналы мониторинга температуры
• Входы температуры: выходы детектора температуры сопротивления (RTD) и термопары (TC) каждого канала (3500/61)
• Версии RTD/TC Non-Isolated или TC Isolated
