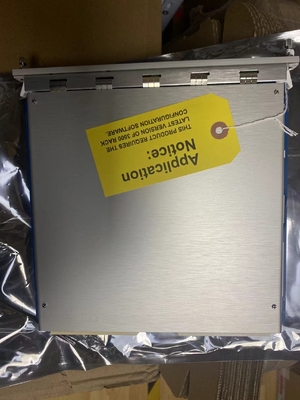

BENTLY NEVADA 3500/32 149986-02 Запасный 4-канальный модуль управления реле

Описание:

Бентли Невада 3500/32М149986-024-канальный модуль ретрансляции - это модуль полной высоты, который обеспечивает четыре выхода ретрансляции.Каждый выход реле на 4-канальный модуль реле может быть независимо запрограммирован для выполнения голосования логикиКроме того, каждый реле включает в себя логику тревоги.

Программирование для логики привода тревоги использует логику AND и OR и может включать в себя тревожные входы, такие как состояние тревоги и опасности, сигналы "не в порядке",или отдельные ППЛ из любого канала монитора или любой комбинации каналов монитора на стойке. Вы можете настроить это устройство, чтобы соответствовать вашим конкретным потребностям приложения с помощью 3500 Rack Configuration Software.

Спецификации:

Входы:

• Потребление энергии: 5,8 Вт

Выводы:

• ОК LED: освещается, когда модуль работает должным образом.
• TX/RX LED: мигает, чтобы указать на правильную связь между этим модулем и другими модулями на стойке.
• CH ALARM LED: освещает, чтобы указать, что канал ретрансляции находится в состоянии тревоги.

Реле:

• Тип: однопольные реле с двойным броском (SPDT)
• Экологическое уплотнение: эпоксидное уплотнение
• Супрессор дуги: 250 Vrms, установлен стандартно
• Продолжительность действия: 100 000 циклов @ 5 A, 24 Vdc или 240 Vac
• Операция: Каждое реле из четырех каналов имеет выборный переключатель для нормального отключения или нормального заряда.

Ограничения окружающей среды

• Рабочая температура: -30 °C до +65 °C (-22 °F до +150 °F)
• Температура хранения: от -40 °C до +85 °C (от -40 °F до +185 °F)
• Влажность воздуха: 95%, неконденсирующая

Физические характеристики: Основной модуль:

• Размеры (Высота х Ширина х Глубина): 241 мм х 24,4 мм х 242 мм (9,50 дюйма x 0,96 дюйма x 9,52 дюйма)
• Вес: 0,7 кг.

Модуль В/В:

• Размеры (Высота х Ширина х Глубина): 241 мм х 24,4 мм х 99,1 мм (9,50 дюйма х 0,96 дюйма х 3,90 дюйма).
• Вес: 0,4 кг.

Требования к пространству на стойке:

• Главный модуль: 1 передний слот полной высоты.
• Модули ввода/вывода: 1 задний слот полной высоты.

Контактные рейтинги для стандартных систем: стандартные реле:

• Минимальный коммутационный ток: 100 mA @ 12 Vdc
• Спецификации постоянного тока (резистивная нагрузка):
  • Максимальный коммутационный ток: 2 A @ 0V до 30 Vdc
  • 0.75 A @ 48 Vdc
  • 0.2 A @ 125 Vdc
• Максимальное переключающее напряжение: 125 Vdc
• Спецификации переменного тока (резистивная нагрузка):
  • Максимальное переключающее напряжение: 250 ватт
  • Максимальный коммутационный ток: 2 А
  • Максимальная выключенная мощность: 450 ВА
