| Изготовитель: | Изогнуто Невада | Номер детали: | 990-05-70-02-00 |
|---|---|---|---|
| Модельный тип: | Передатчик вибрации | Страна происхождения: | США |
| В натуральную величину вариант: | 05 = 0-5 mils pp (0-125 µm pp) | Вариант длины системы: | 50 = 5,0 метров (16,4 фута) |
| Рабочая температура: | -35 c до +85 c (- 31 f до +185 f) | Грузя вес: | 1,5 KG |
| Высокий свет: | 20mA передатчик вибрации изогнуто Невады,OEM передатчик вибрации Невады изогнуто,Изогнуто передатчик вибрации Невады 990 |
||
Оцененное время выполнения: 12 до 16 недели.
Изготовитель: Изогнуто Невада
Продукт нет: 990-05-50-02-00

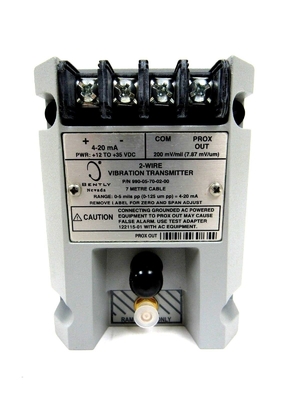

Тип продукта: Передатчик 990 вибраций
Страна происхождения: США
Смогите добавить на сертификате происхождения (COO (главный операционный директор))
В натуральную величину вариант: 05 = 0-5 mils pp (0-125 µm pp)
Вариант длины системы: 50 = 5,0 метров (16,4 фута)
Устанавливать вариант: 02 = винты перегородки
Вариант утверждения агенства: 00 = не требовать
Входной сигнал: Принимает 1 не-контактируя зонд близости 3300 NSv и удлинительный кабель.
Сила: Требует +12 до +35 Vdc входного сигнала на терминале передатчика.
Рабочая температура: -35 c до +85 c (- 31 f до +185 f)
Температура хранения: -51 c до +100 c (- 60 f до +212 f)
Грузя вес: 1,5 Kg
Передатчик 990 вибраций запланирован главным образом для первоначальных производителей оборудования (OEM) центробежных компрессоров воздуха или небольших насосов, моторов, или вентиляторов которые предпочитают снабдить простой сигнал вибрации 4 до 20 мам пропорциональный как входной сигнал их система управления машинного оборудования. Передатчик двухпрободный, looppowered прибор который признавает входной сигнал от нашего зонда близости 3300 NSv* и своего соответствуя удлинительного кабеля (доступных в вариантах длины системы 5 m и 7 m).
| Входной сигнал | Принимает 1 не-контактируя зонд близости 3300 NSv и удлинительный кабель |
| Сила | Требует +12 до +35 Vdc входного сигнала на терминале передатчика. |
|
сигнал 4 до 20 мам Выход |
mAdc 4 до 20 над определенным в натуральную величину рядом в двухпрободной конфигурации. |
|
4 до 20 мамы закрепляют петлей Точность |
Не позднее ±1.5% над определенным в натуральную величину рядом. Точность расклассифицирована от сигнала ввода ТЕСТА к напряжению тока измеренному через сопротивление шлейфа 250. |
| Зазор зонда | Зонд необходимо проделать брешь между 0,5 и 1,75 mm (20 и 55 mils) от цели для обеспечения в натуральную величину ряда. |
|
Максимальная петля Сопротивление |
1 000 включая кабель на 35 Vdc. |
| Настоящий ограничиваться | 23 мам типичных. |
| Нул и пядь | Не-взаимодействуя внешние регулировки. |
|
НЕ OK/Signal Поражение |
Выход сигнала пойдет до меньше чем 3,6 мамы внутри 100 µs после того как не условие ОК произойдет. Выход сигнала восстановлен не позднее 2-3 секунды после того как не условие ОК извлечется. |
| Включение питания блокирует | Пребывания выхода сигнала на меньше чем 3,6 мамах (не ОК) на 2 до 3 секунды после того как сила будет приложена. Цель просигнализировать что прибор пока не готов. Переходные процессы могут наблюдаться когда прибор идет ОК. |
|
Датчик Proximitor Выход |
Совместимый с ungrounded, портативным испытательным оборудованием. При заземленном использовании, ac использующем энергию испытательном оборудовании, используйте переходник теста 122115-01 для изоляции сигнала. |
| Импеданс выхода | Prox выход имеет импеданс выхода 10 kW откалибрированный для нагрузки 10 m. |
|
Prox вне линейное Ряд |
1,4 mm (55 mils). Начинает на приблизительно 0,25 mm (10 mils) от поверхности цели. |
|
Prox выход Дифференциальный масштаб Фактор |
± 6,5% 7,87 mV/µm (200 mV/mil) типичное включая ошибки взаимозаменяемости измерянный в инкрементах 0,25 mm (10 mils) над линейным пробегом используя плоский 30 mm (1,2 дюйма) цель. ± 10% наихудшего случая 7,87 mV/µm. Типичный уровень шума: 50 mV/pp. |
| Стабильность температуры | Дифференциальный коэффициент эффекта масштаба остается не позднее ±10% из 7,87 mV/µm (200 mV/mil) от 0 c до +70 c (+32 f до +158 f). |
Интегрированный датчик Proximitor не требует никакого внешнего блока
Не-изолированные PROX терминалы ВЫХОДА и COM плюс коаксиловый разъем
Не-взаимодействуя потенциометра нул и пяди
Pin входного сигнала теста для быстрой проверки выхода сигнала петли
Не цепь поражения OK/Signal предотвращает высокие выходы или ложные тревоги
В горшке конструкция для окружающих сред высокой влажности (до 100% конденсируя)
